德國支座存在的問題:
點評:國外產品一般來說是我們學習的對象和榜樣。有許多好的想法,思路開闊。我們不但要學還要改進,才是我們的目的。要改進先要找到問題,找出問題是成功的一半!不能理解為挑刺!
1、構造極為復雜。加工難、造價高,工時長。養護難、維修困難。完成同樣功能完全可以構造簡單的多。
2、中心有一個大螺栓,轉動困難。
3、未考慮上部結構各點不同的瞬時轉動中心相互協調問題。
國家大劇院支座選型說明:

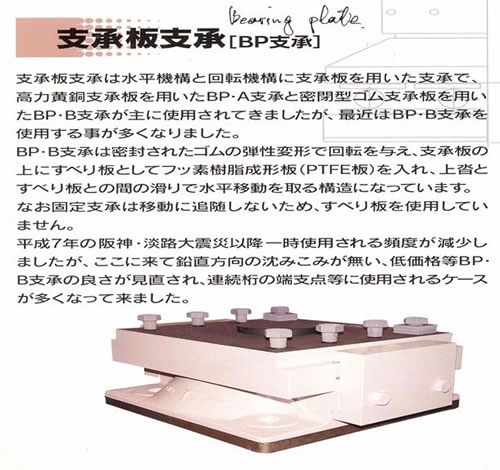

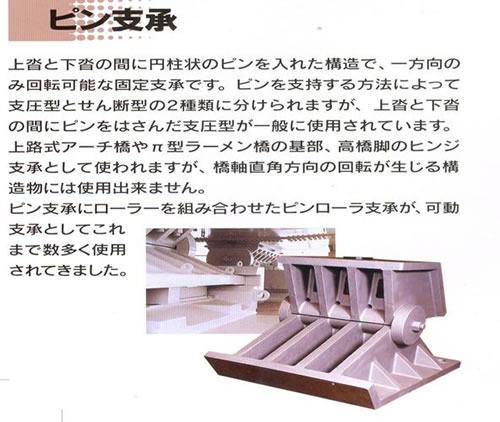

目前日本使用的鋼支座也比較普遍,我所赴日本開國際會議時,參觀了許多橋梁和建筑工程,是用鋼支座的工程比重較大。使用日本支座的可能性不大。經濟學一條重要規律是:“Capital goes to chipper labor” 。目前我國勞動力相對來說,還很廉價。產品價格低很多。有些產品質量并不比我國質量高。

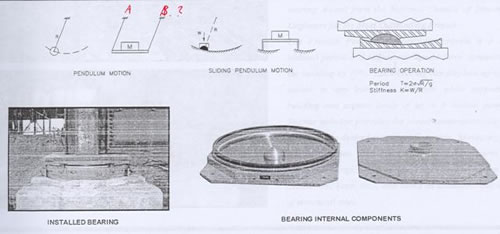

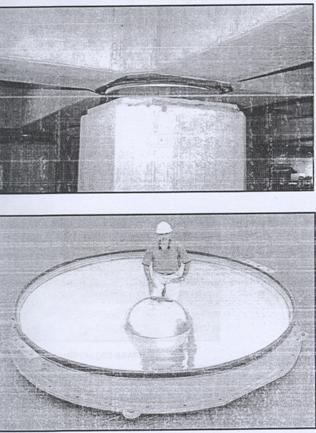

美國摩擦擺式消能支座
對美國支座點評:
1、是靠摩擦擺的原理工作,因不是自主知識產權,許多問題對我方“保密”,我國目前的科技政策是:技術不能靠“買”,(國外只賣產品,不賣產權)引進的目的是要掌握技術,不能老靠“買”。(包括材料、制造方法、安裝工藝等,而不單單是買原理。)。
2、直接受力部件很小,受力面積占支座面積的1/20。面積利用率很低。
3、擺的震動周期為 , 式中m-系統質量;K-彈簧剛度。應滿足體系跟隨條件。遺憾的是難以滿足。
4、由于使用材料未知,所有物理性能、力學性能、化學性能均未知,效果如何不知怎能使用?敢用嗎?
九、產品試驗:
1、 北京交大實驗室
2、 冶金建筑結構總院結構實驗室:
3、 廣東省鋼結構公司:
4、 同濟大學結構實驗室:
5、 河北省寶力支座有限公司實驗室:
6、 北京建筑工程研究院:
十、企業標準:
減震彈簧:北京首鋼紅冶鋼廠:
1、 板簧
2、 環形波紋簧
3、 圓環簧
4、 碟簧
十一、支座產業化
十二、支座標準化——支座規范的制定。規范制定應有產權人的參加。
十三、支座阻尼:
1、 摩擦阻尼:庫倫阻尼 式中c-阻尼系數(常數)
k-彈性系數,kx-彈性恢復力。
x0-地震記錄。
2、 耗能阻尼
3、 膠泥(硅橡膠阻尼)阻尼的應用
十四、支座造假(目前有些廠家為追求利潤,不惜剽竊和制造假冒偽劣產品:在制作原理不明的情況下,欺騙業主。)
實例:河南藝術中心工程:
河南藝術中心鋼結構支座鑒定、處理報告
一、河南藝術中心鳥瞰圖
河南藝術中心建筑設計方案是加拿大著名建筑師卡洛斯提出的。總體造型優美,不愧為藝術中心,與其配合的是我國大跨度專業設計院——中國航空建筑設計研究院,結構設計方案合理。如此美觀合理的方案,選定了北京建工集團(下部鋼筋混凝土結構的施工)和頗具實力和具有大型鋼結構施工經驗的東南網架有限公司(負責上部鋼結構工程的制造和安裝)。但必須在細節上一點一滴地去實現。細節決定了整個工程的成敗。哪怕很小一點的失誤,可能引起全盤垮塌。結構的支座就是這樣一種構件,雖然工作量不大,花錢不多(僅占工程總造價的1-2%,上部結構的全部荷載都由它支承。一旦失效,整個工程必將垮塌)。
受中國航空規劃設計研究院和東南網架廠的委托,對河南藝術中心綱結構支座進行質量評定。為此需要東南網架廠提供支座詳細圖紙和計算書。東南網架廠經與支座制造廠——河北衡水黃河橡塑有限公司索取圖紙,被拒絕后決定去河南鄭州河南藝術中心現場,對支座實物測量。隨機抽取了一個支座。實測人:東南網架廠設計院郭丁鑫、東南網架廠河南藝術中心工程項目經理孟凡林、現場工長等共五人、北京交大徐國彬教授;)
1、 測試結果:
底座外形尺寸:510X510X205 (mm)
箱體帶導軌尺寸:594X644(壁厚一律為30mm);導軌長575mm,厚30mm。.
中芯直徑尺寸 :290mm (直徑)
牙口厚: 30mm.
彈簧: 設計院要求:位移量:±30mm; 彈簧系數K=8000kN/M;
(即達到30mm位移時,受力為24噸)。
彈簧實測結果:生產廠家:河北廊坊京城鋼板彈簧有限公司。
材料:60Si2Mn
力學性能:σB=12740MPa; σS=1170MPa; 屈強比=0.92;
伸長率δ10=5%; 斷面收縮率ψ=25%;

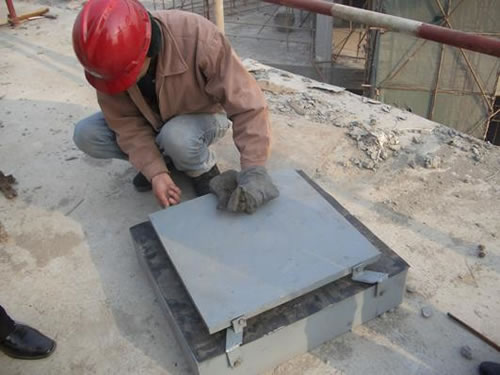

支座實物照片:東南網架公司工長隨機選了一個支座正在拆開。
東 南 廠 工 人 正 在 拆 卸 支 座

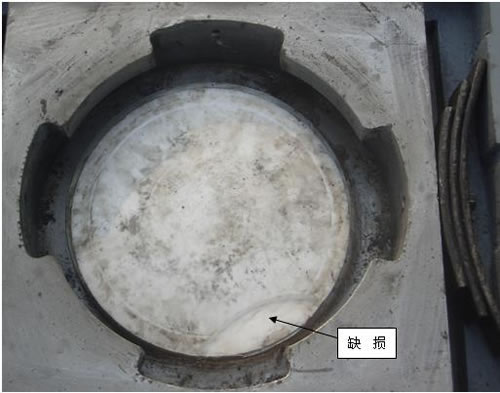

支座聚四氟乙烯板有部分缺損(長130mm、寬42mm)印象:原材料不合格。

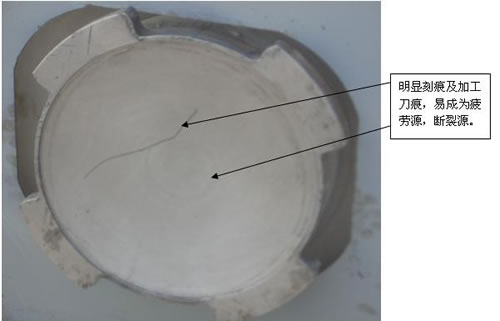

支座球心核心部分有明顯的刻痕,長190mm寬4mm;深2mm。中心部分
有機加工刀痕。金屬氣切熔融金屬毛刺未磨掉。
