2、 各種類型鋼支座

三、雙曲形（平板形、弧形、柱形、球形、雙曲形）鋼支座的構造及其運動學分析——動畫：詳見“動畫”演示。

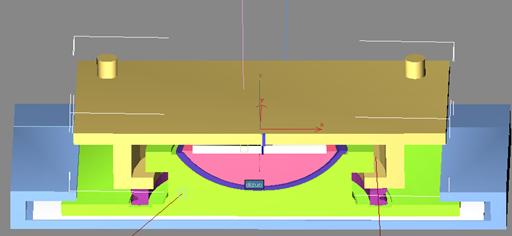

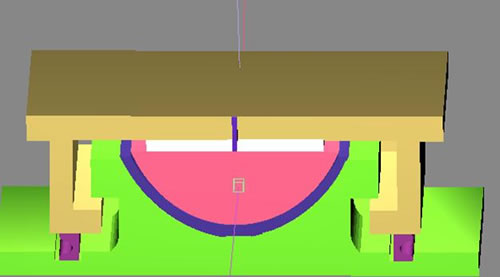

萬向承載、萬向轉動、抗震減震球形鋼支座的結構示意圖表示如下：動畫顯示

圖—1 固定餃支座	圖—2  可動餃支座
	這里的問題是如何保證支座的具體構造能滿足或接近結構理論計算時的力學模型——理想鉸接。 使上部結構的平面運動能與支座的定軸轉動相諧調。這正是支座設計中必須保證的。詳見附件1  圖—3彈性減震支座（可降地震力20倍，在靜力方面可調整橋梁、結構內力，消除高峰應力，使內力分布均勻）

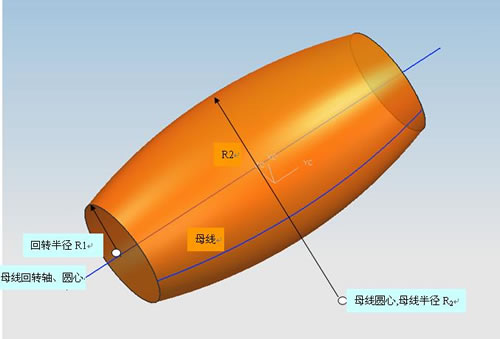

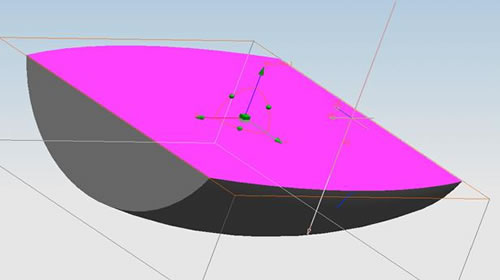

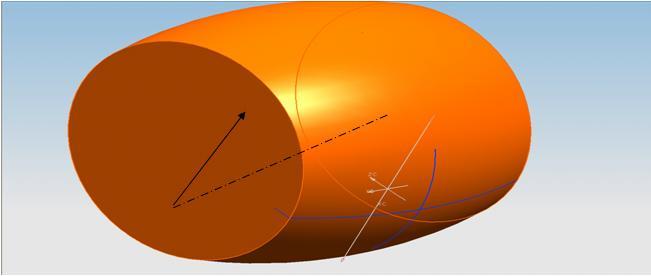

雙曲面回轉體（此回轉體上沒有相貫線，相貫線是兩個以上物體的相互交線）此雙曲面只是一個物體——由一條母線ab繞軸線001以半徑R2旋轉得到的回轉體，就是雙曲面。	由雙曲面體截出的部分雙曲面體作為轉動芯，構成雙曲面支座的中芯（見上圖）。

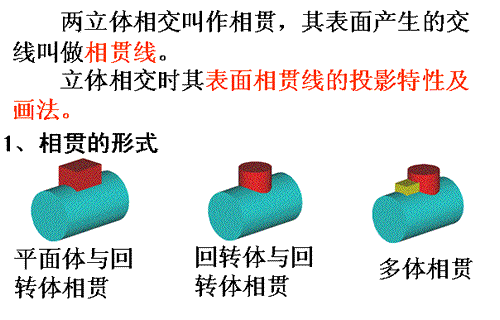

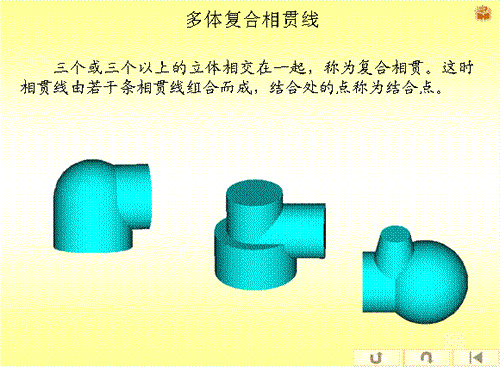

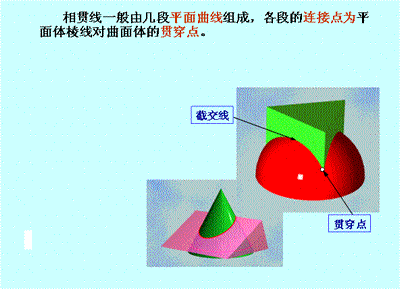

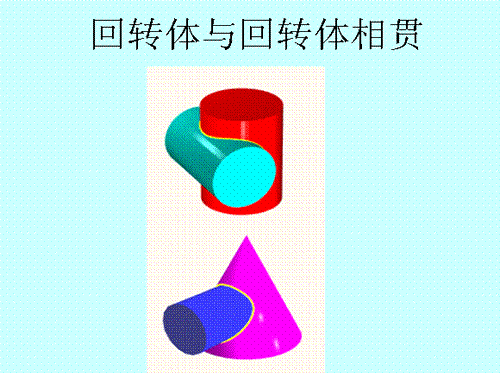

關于相貫線的說明

一、定義：

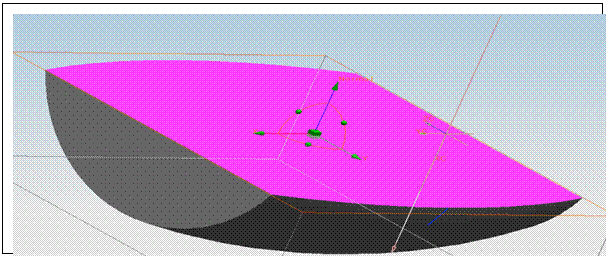

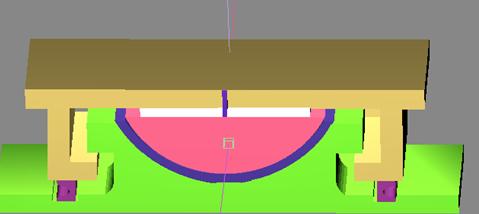

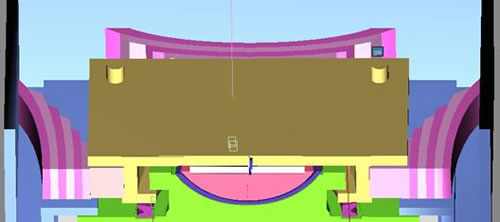

雙曲面支座的中芯由此徊轉體截出一部分而成。（見右圖）。	萬向承載、萬向轉動、抗震雙曲形鋼支座示意圖
萬向承載、萬向轉動、抗震雙曲面支座

本支座是我所2000年開發，2002年申請發明和實用新型專利，此后為天津市政工程局采用，由天津市政設計院采用，用于天津海河大橋。該支座由北方交通大學土建學院，橋梁結構研究所徐國彬教授等人設計。并委托河北寶力橡塑制品有限公司加工制造。此期間我所多次到衡水寶力公司車間直接指導生產加工。監督加工質量。并到天津大橋工地指導安裝。檢查安裝質量。

此期間與業主、監理公司多次接觸、交流。說明、解釋該雙曲面支座的工作特點�；卮鸱椒矫婷嫣岢龅膯栴}。2004年獲得國家專利局的授權：實用新型專利和發明專利。得到國家法律保護。近來胡錦濤主席提出要在十五年內進入創新國家行列。國家將強化打擊盜用、剽竊知識產權的行為。凈化科技環境。以利自主創新的條件。國家機關、科研單位、高等院校必須堅決貫徹這一精神，打擊造假、剽竊。近來北大、清華、上海復旦、同濟等知名大學紛紛采取措施，清除、揭發造假、偽造、剽竊、盜用他人知識產權的單位、團體、個人，甚至造假院士的可恥行為。
