一)概述

本課題來源于學!211”工程“十五”本科生實驗教學中心(基地)/體系建設計劃的校重點教改項目“通信系統專業實驗室”的子項目“通信系統綜合實驗平臺”,目標是建設開放型的、研究型的、軟硬件相結合的、能夠讓學生進行自主設計和探索性設計的實驗平臺;加強學生對《軟件無線電》、《擴頻通信》等相關課程基礎理論的理解和運用,激發學生的實驗興趣和鉆研精神,鍛煉學生的自學能力,提高學生的設計能力和實際動手能力,培養高水平的專業人才。

二)系統結構框圖

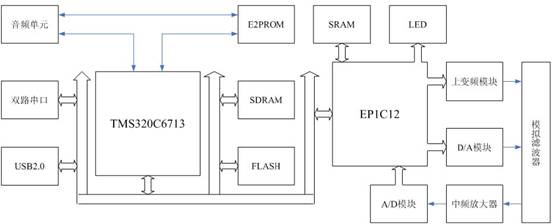

實驗平臺主要包含F(xiàn)PGA、DSP、寬帶ADC、寬帶DAC、數字上變頻、音頻單元、USB2.0通信單元、串口、SDRAM、FLASH、E2PROM、SRAM等基本功能單元,供學生設計、搭接和研究不同內容和層次的軟件無線電實驗。其框圖如下圖所示:

通信系統綜合實驗平臺系統框圖

實驗平臺的實物照片如下所示:

三)實驗平臺功能特點

實驗平臺目前已經開發完成八個實驗,我們均提供相關的FPGA和DSP程序,以便學生能更深入的明確實驗原理,掌握信號處理的FPGA和DSP實現方法,八個實驗分別為:

TDMA傳輸實驗(數字復接、幀的形成、位同步、幀同步和分路)

CDMA(直接序列擴頻)實驗

數字下變頻器實驗

數字匹配濾波器實驗

相移鍵控調制解調實驗

頻移鍵控調制解調實驗

軟件無線電中的數字信號處理實驗

信道編碼基礎實驗

本實驗平臺采用軟件無線電的設計思想來進行開發,不僅是因為我們已經開設了軟件無線電理論課程,更重要的是軟件無線電系統本身就是基于許多已有的電子和通信理論實踐基礎之上的,它不但解決了傳統通信體系存在的問題,而且大大的提高了無線電通信系統的擴展能力和應用范圍。該實驗平臺是由FPGA、DSP共同搭建而成的,它提供了一個良好的數字無線通訊系統驗證環境,可以將多種調制解調算法在實驗平臺上實現,除了以上已經開發完成的八個實驗之外,學生可以自主開發設計其它實驗,實驗平臺提供了應有的硬件支持。這也正是軟件無線電的魅力所在,也是本實驗平臺最重要的特色。

四)實驗平臺主要功能芯片介紹

DSP:采用TMS320C6713,225M浮點處理器,4K-Byte L1P Program Cache,4K-Byte L2 Data Cache,256K-Byte L2 Memory。

FPGA:采用ALTERA公司Cyclone EP1C12,該芯片具有12795個寄存器,239,616個存儲器位單元,12,060個邏輯單元,173個可用IO口,片內含兩個鎖相環單元。

寬帶DAC:采用Analog Device 公司的AD9752,它是一款具有12 位的高速、高精度、高性能的寬帶DA轉換器件,具有高達125MHz 的轉換速率, 無雜散動態范圍SFDR 可達79 dB, 可以很好的滿足中頻段的數字信號轉換為模擬信號的要求。

寬帶ADC:采用Analog Device公司的8位80MHz采樣速率的AD9057,具有120M模擬帶寬。在AD9057前加一運算放大電路,可將輸入的中頻信號進行一可調增益的放大從而改善對弱小中頻信號的采樣性能。

數字上變頻(DUC)模塊:采用Analog Device公司的AD9856,該款芯片是專為數字中頻寬帶調制而設計的Tx芯片,該模塊將FPGA輸出的基帶數據上變頻到中頻并通過片內自帶的12位寬帶DAC輸出模擬的中頻信號。

此外DSP芯片外擴有一片2M×32位100MHz工作頻率的SDRAM,一塊256K×16位讀寫速度70ns的FLASH,具有標準的音頻輸入輸出電路以及通用異步接口(UART)和USB2.0控制模塊。其中音頻輸入輸出電路采用TI公司的TLV320AIC23B ,UART模塊采用TI公司的TL16C752B,USB2.0接口采用Cypress 公司的CY7C68001芯片實現。

五)應用前景

該實驗平臺除了涵蓋《擴頻通信》、《數字信號處理》、《軟件無線電》等課程外對《微波技術》、《電磁場理論》、《現代通信技術》、《數字通信》等課程的教學也將具有一定的幫助作用。
